電子皮帶秤

電子皮帶秤秤體概述

我公司生產的ICS系列電子皮帶秤是以美國拉姆齊14A系列技術為基礎，結合我國企業實際情況，研制開發的多功能電子皮帶秤，無論是在原理結構、技術性能、稱量精度等方面，均優于國內外同類產品，其質量及技術優勢如下：

先進合理的秤架結構----懸浮式秤架

懸浮式稱架，采用四個高精度傳感器，并且四角靈敏度調整一致，懸浮框架吊掛在稱重傳感器上，因而在皮帶秤的稱量段內物料的稱量更加準確。

懸浮式秤架從結構上講性能優于其它結構形式，主要具備以下特點：

●有效稱量段長

有效稱量段是指能夠?qū)ξ锪系闹亓慨a(chǎn)生效應的那一段落。一般來講，有效稱量段越長，稱量精度越易達到。有效稱量段越長，物料的重量越大，這樣傳感器的精度影響相對減少。相同稱量托輥數量的生架，懸浮式比其他結構形式的有效稱量段長許多，特別是懸浮式秤架的有效稱量段的長度比秤架本身的長度長，這是懸浮秤架的一個突出特點。

●懸浮式秤架有效地克服了摩擦力和皮帶張力對稱量精度的影響

各排稱量托輥在調整的過程中，總有或多或少的高度差，而客觀存在的不斷變化的皮帶張力，因托輥之間的高度差在垂直方向上產生了分力，并將其通過皮帶承載件傳遞給傳感器，也就給稱量帶來誤差，而對于較長的稱量段，分力相對物料重量造成的誤差也就相對減小。

另外，懸浮式秤架完全克服了摩擦力對稱量的影響，而其它形式的秤架結構因固定支點的存在，摩擦力相對支點的力矩給稱重傳感器提供了額外的附加力，從而造成了稱量誤差。

懸浮式秤架是目前最先進，最合理的一種秤結構，在高精度的稱量系統中發揮了極其重要的作用。

電子皮帶秤技術參數：

1、電子皮帶秤計量精度：±0．5%

2、稱量范圍：0-8000t/h

3、皮帶寬度：500-2400mm

4、皮帶速度：0-4m/s

5、皮帶輸送機傾角：0-18度

6、儀表和秤架距離：300米（電纜長）

7、儀表和計算機之間通訊形式：RS-485

8、儀表和工業計算機之間的距離：1200米（電纜長）

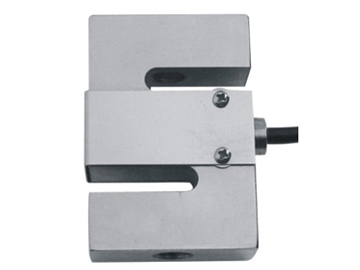

9、高精度稱重傳感器技術參數

l 準確度：±0.05% F.S

l 非線性：小于額定輸出的±0.03%

l 重復性：小于額定輸出的±0.03%

l 滯后：小于額定輸出的±0.03%

l 激勵：5VDC

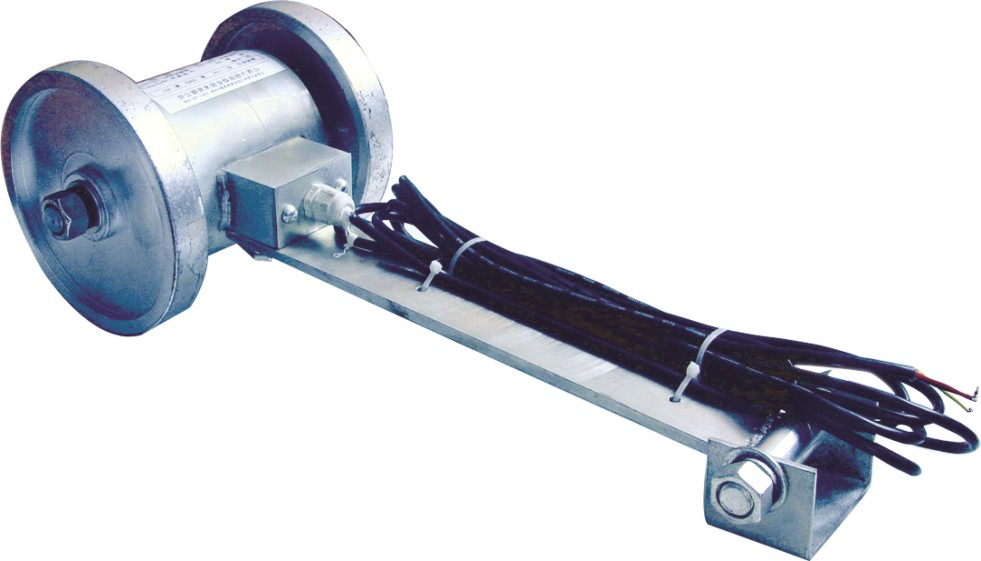

10、速度傳感器技術參數

l 頻率范圍：0-1.2KHZ

l 測量范圍：0.01-5m/s

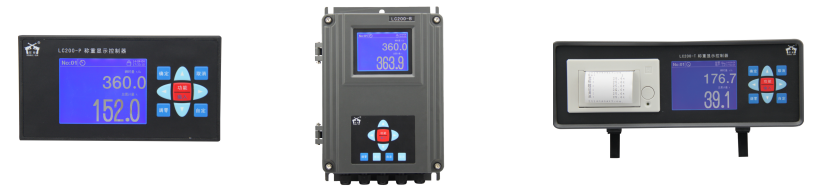

稱重顯示控制器

技術指標

項目		技術指標
一般規格	電源范圍	AC85～264V，50/60Hz
	功率	<15W
	電源保險絲容量	250V,0.5A
	溫度范圍	-10～40℃
	相對濕度	<90%RH
	外形尺寸	盤裝開孔尺寸：151×76mm(寬×高)
		盤裝箱體尺寸：150×75×140mm(寬×高×深)
		壁掛箱體尺寸：190×250×88mm(寬×高×厚)
		臺式箱體尺寸：275×94×200mm(寬×高×深)
	重量	1.5～3kg
	環境防護能力	盤裝儀表和臺式儀表防護能力不低于IP51級
	環境防護能力	壁掛儀表防護能力不低于IP62級
	累計量顯示范圍	0～999999t，0～999999Kg
	校準時累計量分度值	0.1kg
	瞬時流量顯示范圍	0～9999t/h，0～9999Kg/h
電磁兼容	靜電放電	接觸放電：6kV（試驗等級為3級）
	電快速瞬變脈沖群	電源端口：電壓峰值：1kV（試驗等級為2級）
	電快速瞬變脈沖群	信號線端口：電壓峰值：0.5kV（試驗等級為1級）
	抗電磁場輻射	頻率：80MHz至1000MHz
		場強：3V/m（試驗等級為2級）
		調制：80%調幅，1kHz正弦波
重量信號	非線性誤差	<0.03%F.S
	傳感器激勵電壓/電流	DC5V，150mA，可連接8個350Ω的傳感器
	輸入信號范圍	0～15mV
	A/D內碼	100000(10mV)
	A/D轉換速率	100次/秒(典型值，可設置其它速率 )
	儀表靈敏度	0.1μV/d
	線纜長度	模擬傳輸500m（Max. RVVP6×0.5mm2）數字傳輸1200m（Max. RVVP2×0.5mm2）
速度信號	速度傳感器類型	1：NPN集電極開路光電式 2：二線制磁電式 3：二線制或三線制（NPN）接近開關
	速度傳感器電壓/電流	DC12V，50mA（Max）
	頻率范圍	1～2000Hz
	信號電壓幅度	>4V（峰-峰）
	最大信號電壓幅度	60V（峰-峰）
	滯后電壓	±0.3V
	線纜長度	模擬傳輸500m（Max. RVVP3×0.5mm2）數字傳輸1200m（Max. RVVP2×0.5mm2）
模擬量輸出	數量	2路光隔輸出
	電流輸出	0～20mA，4～20Ma可選擇
	電壓輸出	0～5V ,0～10V，可選擇使用外置電阻器將電流轉換為電壓。例如：500? 電阻可將 20mA 轉換為 10V。
	最大負載	500Ω(0～20mA，4～20mA)
	分辨率	12位
	精度	0.1%
	隔離電壓	1000VDC(Min.)
	功能	1：PI控制輸出 2:輸出流量信號
模擬量輸入	電流輸入	0～20mA，4～20mA可選擇
	電壓輸入	0～5V, 0～10V可選擇
	輸入阻抗	150Ω(0～20mA，4～20mA) >10KΩ(0～10V，0～5V)
	分辨率	10位
	精度	0.2%
	功能	1：設定給定流量 2：速度信號
開關量輸出	數量	4路，其中DO1、DO2、DO3為電磁繼電器，DO4為光耦輸出
	隔離電壓	2500VDC(Min.)
	負載	電磁繼電器：最大AC250V, 最大2A; 光耦：最大DC55V，最大50mA
	功能	1：噸脈沖輸出 2：故障報警輸出 3：配料皮帶機啟動 4：預給料機啟動 5：缺料輸出 6：電流環大屏幕顯示累計量（僅限D(zhuǎn)O4） 7：電流環大屏幕顯示瞬時量（僅限D(zhuǎn)O4） 8：電子秤運行 9：定量停機
開關量輸入	數量	4路
	高電壓（有效信號）	8V～30V
	低電壓（無效信號）	<6V
	最高電壓	DC24V
	功能	1：皮帶跑偏 2：皮帶開停 3：?jiǎn)闻塾?jì)量清零 4：?jiǎn)?dòng) 5：停止 6：?jiǎn)稳φ{(diào)零
串行通訊	數量	2路光隔輸出
	隔離電壓	1000VDC(Min.) （適用于RS485、CAN）
	隔離電壓	1500VDC(Min.) （適用于以太網）
	抗雷擊能力	10/700us，8KV雷擊測試（適用于RS485、CAN）
	抗靜電能力	±6KV接觸放電，±8KV氣隙放電（適用于RS485、CAN）
	通訊接口	1：RS232（標配） 2：RS485（選配RS485通訊接口板） 3：CAN（選配CAN通訊接口板） 4：以太網（選配以太網接口板）
	通訊協議	1：ＭodBus RTU 2：ProfiBus-DP（選配ProfiBus-DP接口板） 3：DeviceNet（選配CAN通訊接口板） 4：ModBus/TCP（選配以太網接口板） 5：自定義協議
	波特率	600,1200,2400,4800,9600,19200,38,400,57600 ,115200
	通訊距離	RS232:25m RS485:1200m CAN:10km(4800bps)，5km(9600bps) 以太網：100m（5類雙絞線）
